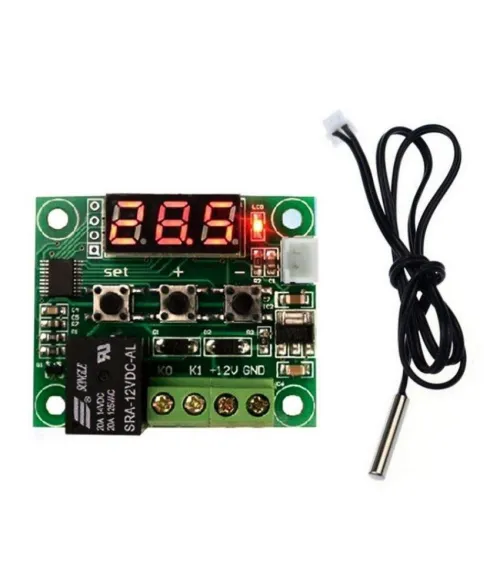

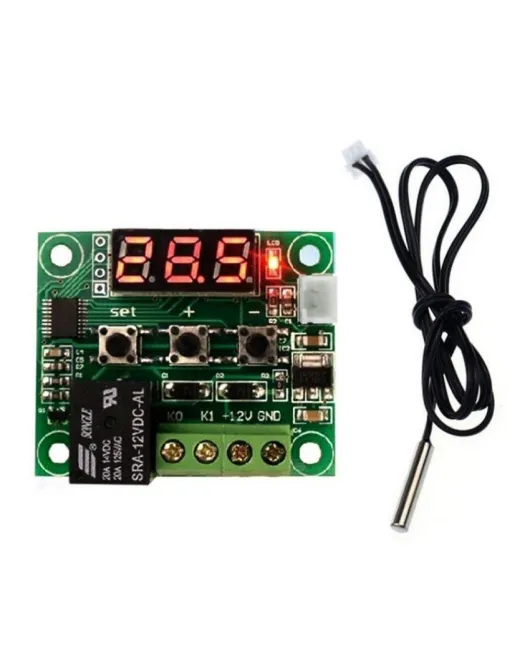

Modulul Electronic Termostat W1209 este un controler de temperatură precis și versatil, utilizat pentru a controla diverse echipamente electrice în funcție de temperatura detectată de un senzor NTC. Este ideal pentru proiecte DIY, automatizări casnice și o varietate de aplicații industriale.

Manual: Manual termostat w1209 EN

Tutorial EN: https://youtu.be/DBRI7ry0Ku8?si=oOIwr1ZxJOqHRc7T

Caracteristici:

• Control precis al temperaturii: Setează temperatura dorită cu o rezoluție de 0,1°C și o precizie de ±0,1°C.
• Afișaj LED clar: Afișează temperatura curentă și setată pentru o vizibilitate ușoară.
• Senzor NTC inclus: Detectarea precisă a temperaturii cu o gamă largă de -50°C la 110°C.

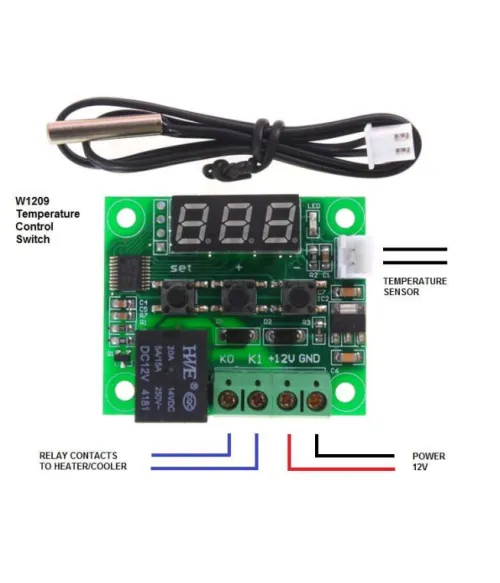

• Releu 1 canal: Controlează dispozitive de până la 5A la 250V AC (1250W) sau 10A la 14V DC.
• Histerezis reglabilă: Definește diferența de temperatură necesară pentru a activa sau dezactiva releul, prevenind ciclurile de pornire-oprire rapide.
• Protecție la supratemperatură: Oprește automat releul pentru a preveni deteriorarea în caz de temperatură excesivă.
• Parametri configurabili: Personalizați setările pentru a se potrivi nevoilor dumneavoastră specifice.
• Ușor de utilizat: Operare simplă cu 3 butoane și un meniu intuitiv.
• Compact și durabil: Carcasă robustă din plastic ABS pentru o utilizare îndelungată.

Specificații Tehnice:

• Tensiune de alimentare: 12V DC
• Interval de temperatură: -50°C la 110°C
• Rezoluție: 0,1°C (-9,9°C la 99,9°C), 1°C (alte valori)
• Precizie: ±0,1°C
• Histerezis: Reglabilă (0,1°C - 15°C)
• Rata de reîmprospătare: 0,5 secunde
• Consum curent: ≤35 mA (standby)  si cu releu actionat ≤ 65mA
• Capacitate releu: 5A la 250V AC (1250W) sau 10A la 14V DC
• Tip senzor: NTC (10K 0,5%)
• Dimensiuni: 48 x 40 x 14 mm
• Greutate: 22 g
• Consum curent: ≤ 35mA,
• Rata de reinprospatare: 0.5S

Aplicații:

• Incubatoare
• Imprimante 3D
• Acvarii
• Sisteme de încălzire și răcire
• Seră
• Proiecte DIY
• Automatizări casnice

Concluzie:

Modulul Electronic Termostat W1209 este o soluție excelentă pentru controlul precis al temperaturii în diverse aplicații. Cu caracteristicile sale versatile, precizia ridicată și ușurința de utilizare, este o alegere ideală pentru hobbyiști, entuziaști DIY și profesioniști.

Notă:

• La pornire este afisata temperatura masurata. Pentru modificarea pragului de temperatura la care comuta releul se apasa butonul SET urmat de afisarea pragului, care se modifica cu butoanele + , - . La sfarsit se apasa din nou butonul SET urmat de revenirea la afisarea temperaturii masurate. Prin apasarea indelungata a butonului SET se poate intra in meniul principal unde cu ajutorul butoanelor + , - se pot modifica urmatorii parametrii:

• P1     histereza       0,1-15℃             prestabilit 2℃ (se recomanda o valoare de 0.5grC, pentru o valoare mai mica releul va cupla probabil prea des, ducand la cuplarea / decuplarea centralei termice mai frecvent)

• Pentru revenirea la setarile de fabrica se tine apasat + sau - in momentul alimentarii termostatului.

• Specificațiile tehnice pot varia în funcție de modelul specific. Consultați foaia de date a modulului specific pe care îl utilizați pentru informații exacte.
